多通道陣列式SDD系統

X-Ray探測器

多通道陣列式SDD系統最多支援七通道，可自由搭配Amptek SDD探測器，符合用戶之各種應用

  • 70 mm 2 FAST SDD，具有 C2 視窗（40 nm Si 3 N 4 ），用於檢測低至 Be K α線的 X 射線
  • 1 mm厚 70mm2 FAST SDD，高能量下的內在效率提高了 2 倍。
  • CdTe 偵測器效率高達 150 keV。
  • 可配置七個相同或任意組合的探測器，以更好地優化特定測量的感測器。
  • 相容於第三方多通道數位脈衝處理器。
  • 如果只有 1 個偵測器發生故障或窗戶破裂，不影響其餘探測器繼續正常運作，以便您可以繼續進行實驗。
  • 設計允許更快、更經濟地更換單一探測器

介紹:

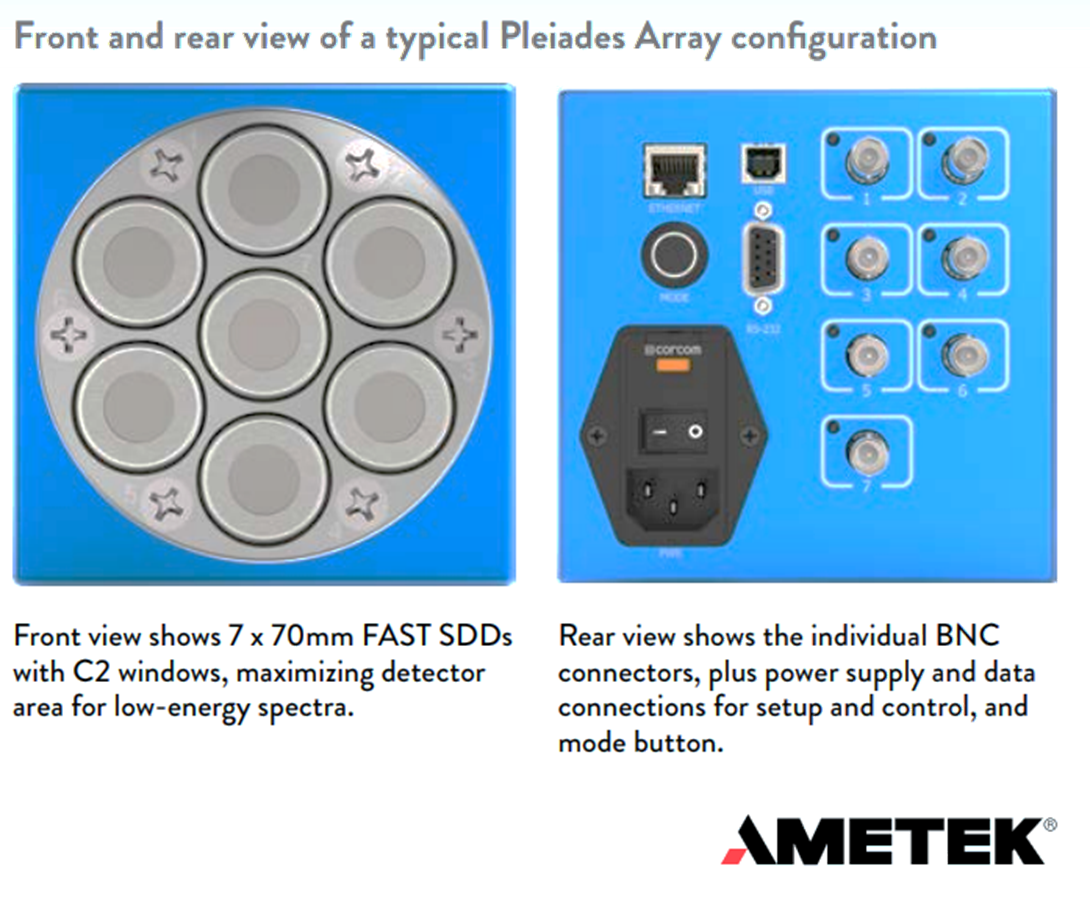

XRA-700多通道 X-Ray光譜系統，配備七個具有低雜訊的前置放大器和高性能 X -Ray探測器，以及具有電源和冷卻的控制單元。XRA-700 可以配置七個相同的探測器，或多種不同種類的探測器，以滿足應用的需求

作為標準配置，系統配置有七個 70 mm 2 FAST SDD ® 偵測器，但其他選項包括：

  • 70 mm 2 FAST SDD，具有 C2 視窗（40 nm Si 3 N 4 ），用於檢測低至 Be K α線的 X 射線
  • 1 mm厚 70mm2 FAST SDD，高能量下的內在效率提高了 2 倍。
  • CdTe 偵測器效率高達 150 keV。
  • 可配置七個相同或任意組合的探測器，以更好地優化特定測量的感測器。
  • 相容於第三方多通道數位脈衝處理器。
  • 如果只有 1 個偵測器發生故障或窗戶破裂，不影響其餘探測器繼續正常運作，以便您可以繼續進行實驗。
  • 設計允許更快、更經濟地更換單一探測器







FAST SDD探測器規格

General

Detector Type

Silicon Drift Detector (SDD) with CMOS preamplifier

Detector Size

25 mm2 - collimated to 17 mm2
Also available 70mm2 - collimated to 50 mm2

Silicon Thickness

500 µm  or 1000um available

Collimator

Internal MultiLayer Collimator (ML)

Energy Resolution @ 5.9 keV (55Fe)

122 - 129 eV FWHM at 4 µs peaking time (guaranteed)

Peak to Background

20,000:1 (ratio of counts from 5.9 keV to 1 keV) (typical)

Detector Window Options

Beryllium (Be): 0.5 mil (12.5 µm) or 0.3 mil (8 µm)
Patented C Series (Si3N4) Low energy windows

Charge Sensitive Preamplifier

CMOS

Gain Stability

<20 ppm/°C (typical)

Size
(see Configurations)

Detector module: TO-8 package (0.640 in. high including pins, 0.600 in. diameter)
XR100 box: 3.00 x 1.75 x 1.13 in (7.6 x 4.4 x 2.9 cm) excluding extender
X-123 box: 2.7 x 3.9 x 1 in (7 x 10 x 2.5 cm ) excluding extender
OEM configurations vary

Weight
(see Configurations)

Detector module: 0.14 oz (4.1 g)
XR100 box: 4.4 ounces (125 g)
X-123 box: 6.3 oz (180 g)
OEM configurations vary

Total Power

<2 Watt

Warranty Period

1 Year

Typical Device Lifetime

5 to 10 years, depending on use

Operation conditions

-35°C to +80°C

Storage and Shipping

Long term storage: 10+ years in dry environment
Typical Storage and Shipping: -40°C to +85°C, 10 to 90% humidity non condensing

TUV Certification
Certificate #: CU 72072412 02
Tested to: UL 61010-1: 2004 R7 .05
CAN/CSA-C22.2 61010-1: 2004

Inputs

Preamp Power

XR100 configuration: ±8 V @ 15 mA with no more than 50 mV peak-to-peak noise
X123 or OEM configuration (PA210/230 or X-123): ±5 V

Detector Power

-100 to -180 V @ 25 µA very stable <0.1% variation

Cooler Power

Current = 450 mA maximum, voltage = 3.5 V maximum with <100 mV peak-to-peak noise
Note: the XR-100 can include its own internal temperature controller

Outputs

Preamplifier Sensitivity

3.6 mV/keV typical (may vary for different detectors)

Preamplifier Polarity

Positive signal output (1 kohm maximum load)

Preamplifier Feedback

Reset

Temperature Monitor Sensitivity

Varies with configuration
When used with PX5, DP5, or X-123: direct reading in Kelvin through software.

Preamplifier Output Rise Time

<35 ns for 25mm2, <60 ns for 70mm2
